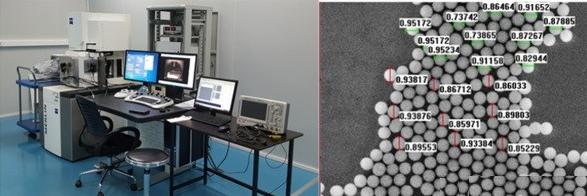

可溯源计量型扫描电子显微镜　　1um二氧化硅微球成像图

       日前，电工研究所联合中国计量科学院、国家纳米科学技术中心共同研制成功国内首套可溯源计量型扫描电子显微镜。

       电工所在高分辨力场发射扫描电子显微镜的基础上，加装激光干涉仪测距的纳米级高精度位移台, 并提出了采用步进扫描代替传统电子束扫描的图像获取的创新方法。该方法可直接关联图像扫描与激光干涉仪的位置测量，实现对样品纳米结构扫描成像的量值溯源，有效减少电子束扫描成像过程中放大倍率波动和扫描线圈非线性特征在纳米尺度测量中产生的误差，从而实现对样品纳米结构的溯源测量。

       该设备的研制成功对我国纳米尺度计量标准的制定、扫描电子显微镜及其它纳米尺寸测量仪器的校准、纳米标样和标物的校准、参与国际长度比对等方面将起到重要作用。
