风机与导流板协同控制流场在环境试验箱中的优势应用

发布时间:2024-5-16     来源:拓米洛    编辑:衡盛楠    审核:张经纬 王静

环境试验设备中利用离心风机和导流板来控制流场的流动,可以提高试验区的温湿度均匀性及温变速率。

工作原理

控制流场的方法主要为主动控制和被动控制。

①主动控制(采用离心风机):

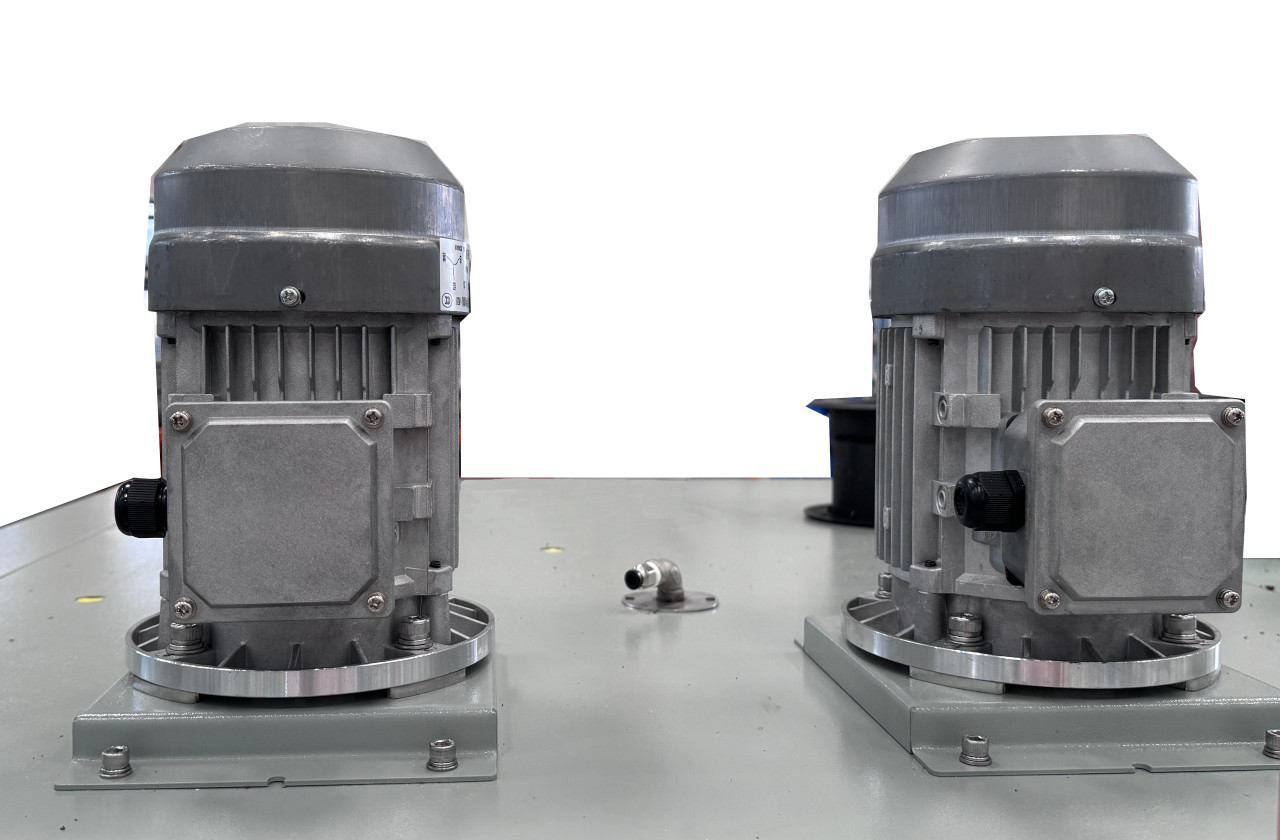

通过给流动相关部件输入能量并控制输入能量的大小来控制流动。拓米洛采用的主动控制部件为离心风机,其主要根据动能转换成势能的原理,利用高速旋转的叶轮在进风口处形成负压,从而将外部气体引入叶轮,再将气体通过叶片间隙甩出,然后进入扩压器,改变方向的同时将动能转换成压力能,最后从扩压器出口送出。

②被动控制(采用导流板):

没有辅助能量消耗的控制方式,通过改变流动边界条件、压力梯度等达到控制流动的目的,主要采用优化几何结构来实现。

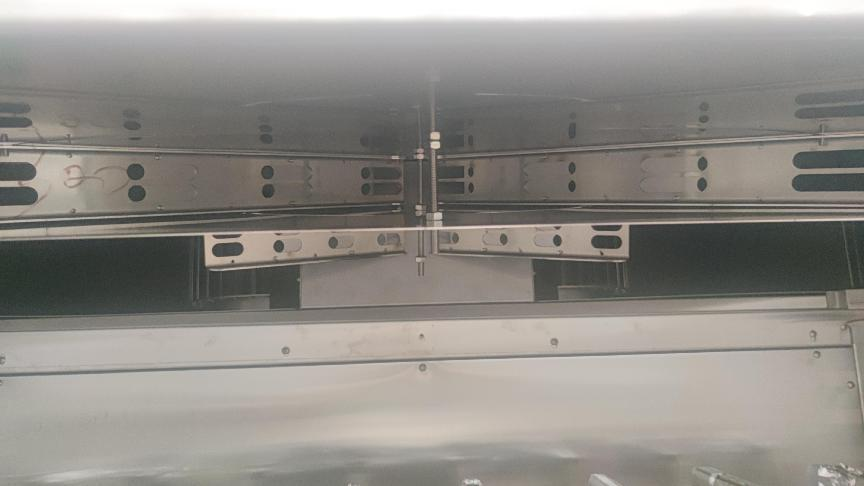

拓米洛采用不同形式的导流板用于气体被动控制,气体流经导流板,通过导流板的导流和分流作用改变气体流动方向和流动分配。常用直板、弧形板等。

技术优势

①效率高:有效将电能转化为机械能,提高能源利用率;

②节能环保:采用先进的设计和工艺,能够减少能耗,降低排放要求;

③运行稳定可靠:具有较高的稳定性和可靠性,可长时间连续运行;

④适应性强:耐高温、振动小,适用于多种恶劣工作环境;

⑤均匀性高:可以有效提高送风均匀性;

⑥结构简单:结构紧凑、重量轻、安装维护方便。

拓米洛设备的应用

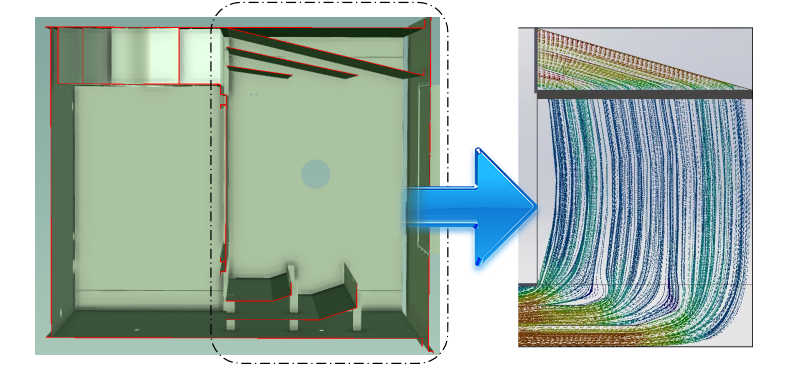

拓米洛目前所有系列环境试验箱,均采用离心风机与导流板结合的送风形式。设有完善的风机组合方式以应对不同风量需求的试验箱。根据客户试验件的尺寸及需求,改变风机及导流板的位置从而形成多种送风方案,以供客户选择并提供指导性建议。同时,离心风机与导流板结合的形式可以有效提高试验条件的可靠性。

对环境试验箱而言,离心风机与导流板相结合的形式可以有效提高其内温湿度的均匀性及温变的速率,为客户提供一个更加可靠的试验条件。
